OV5640 Camera Module
产品特性
主要特性
- 传感器：OmniVision OV5640 CMOS 传感器（1/4" 尺寸）
- 分辨率：2592×1944 像素（500万像素）
- 光学设计：支持 60° 和 120° 不同视场角（FOV）版本
- 调焦距离：支持 8cm 和 3m 范围内对焦
型号对比表
| 参数 | OV5640 Module (60°) | OV5640 Module (120°) |
|---|---|---|
| 视场角 (FOV) | 60° | 120° |
| 焦距 (mm) | 3.97 | 1.79 |
| 光圈 (F/No) | 2.4 | 2.0 |
| 调焦距离 | 15cm 或 400cm | 8cm 或 300cm |
规格参数
| 参数 | 描述 | 备注 |
|---|---|---|
| 最大分辨率 | 2592×1944 | 支持 JPEG/YUV 输出 |
| 感光尺寸 | 1/4" | OmniBSI™ 技术 |
| 像素数 | 500万 | |
| FOV | 60° / 120° | 可选版本 |
| 光圈 (F/No) | 2.4（60°） / 2.0（120°） | 更大光圈提升低光性能 |
| 焦距 (mm) | 3.97（60°） / 1.79（120°） | 短焦距实现超广角 |
| 调焦距离 | 8cm or 3m | 支持近景与远景拍摄 |
| 工作温度 | -10°C ~ +65°C | 工业级温控范围 |
模组接口线序
| 引脚号 | 信号名称 | 类型 | 功能描述 |
|---|---|---|---|
| 1 | NC | - | 未连接 |
| 2 | AGND | 地 | 模拟地 |
| 3 | SDA | I/O | SCCB 接口数据线 |
| 4 | AVDD | 电源 | 模拟供电（2.8V） |
| 5 | SCL | I/O | SCCB 接口时钟线 |
| 6 | RESET | 输入 | 硬件复位（高电平有效） |
| 7 | VSYNC | 输出 | 垂直同步信号 |
| 8 | PWDN | 输入 | 电源关闭控制（高电平有效） |
| 9 | HSYNC | 输出 | 行有效信号 |
| 10 | DVDD | 电源 | 数字核心供电（1.5V） |
| 11 | DOVDD | 电源 | 数字输出供电（1.8V） |
| 12 | D9 | 输出 | 图像数据输出（D9） |
| 13 | MCLK | 输入 | 主时钟输入（24MHz） |
| 14 | D8 | 输出 | 图像数据输出（D8） |
| 15 | GND | 地 | 数字地 |
| 16 | D7 | 输出 | 图像数据输出（D7） |
| 17 | PCLK | 输出 | 像素时钟信号 |
| 18 | D6 | 输出 | 图像数据输出（D6） |
| 19 | D2 | 输出 | 图像数据输出（D2） |
| 20 | D5 | 输出 | 图像数据输出（D5） |
| 21 | D3 | 输出 | 图像数据输出（D3） |
| 22 | D4 | 输出 | 图像数据输出（D4） |
| 23 | NC | - | 未连接 |
| 24 | NC | - | 未连接 |
使用说明
安装步骤
-
硬件连接：
- 将 FPC 连接器（38.5×12.5mm，24Pin@0.5mm 间距）接入主板。
- 确保电源线（AVDD/DVDD/DOVDD）与地线（AGND/DGND）正确连接。
-
初始化配置：
- 通过 SCCB 接口（SDA/SCL）写入寄存器配置（参考
OV5640 datasheet中的Register Tables）。 - 设置 FOV、曝光时间、增益等参数。
- 通过 SCCB 接口（SDA/SCL）写入寄存器配置（参考
-
图像输出：
- 启用 DVP 接口（Digital Video Port），设置数据格式为 YUV422 或 RGB565。
- 通过 VSYNC/HREF 同步信号读取图像数据。
注意事项
- 静电防护：操作时佩戴防静电手环。
- 供电稳定性：确保 AVDD 电压波动 ≤ ±5%。
- 散热设计：长时间工作时需考虑散热方案。

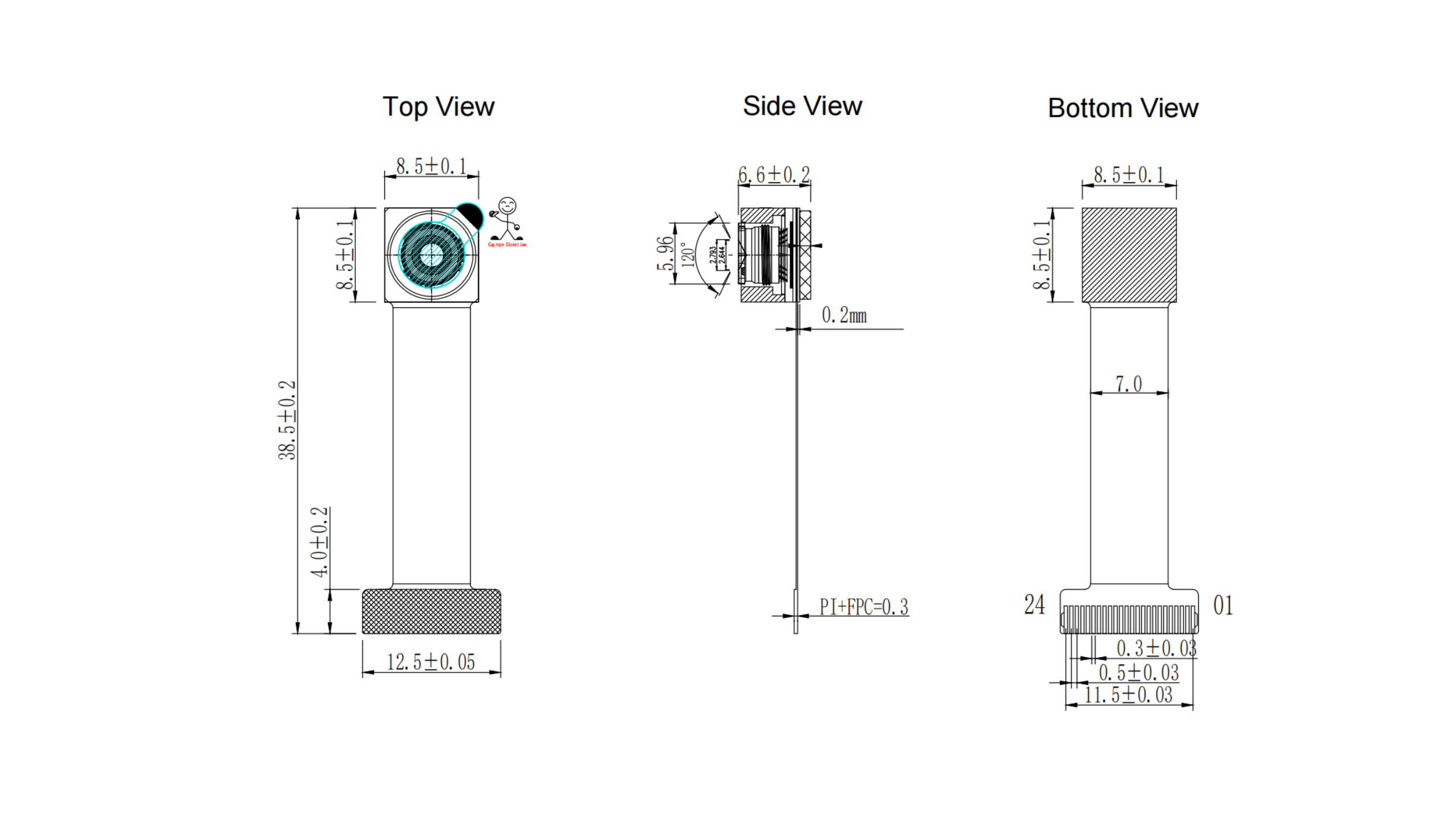

外形尺寸
