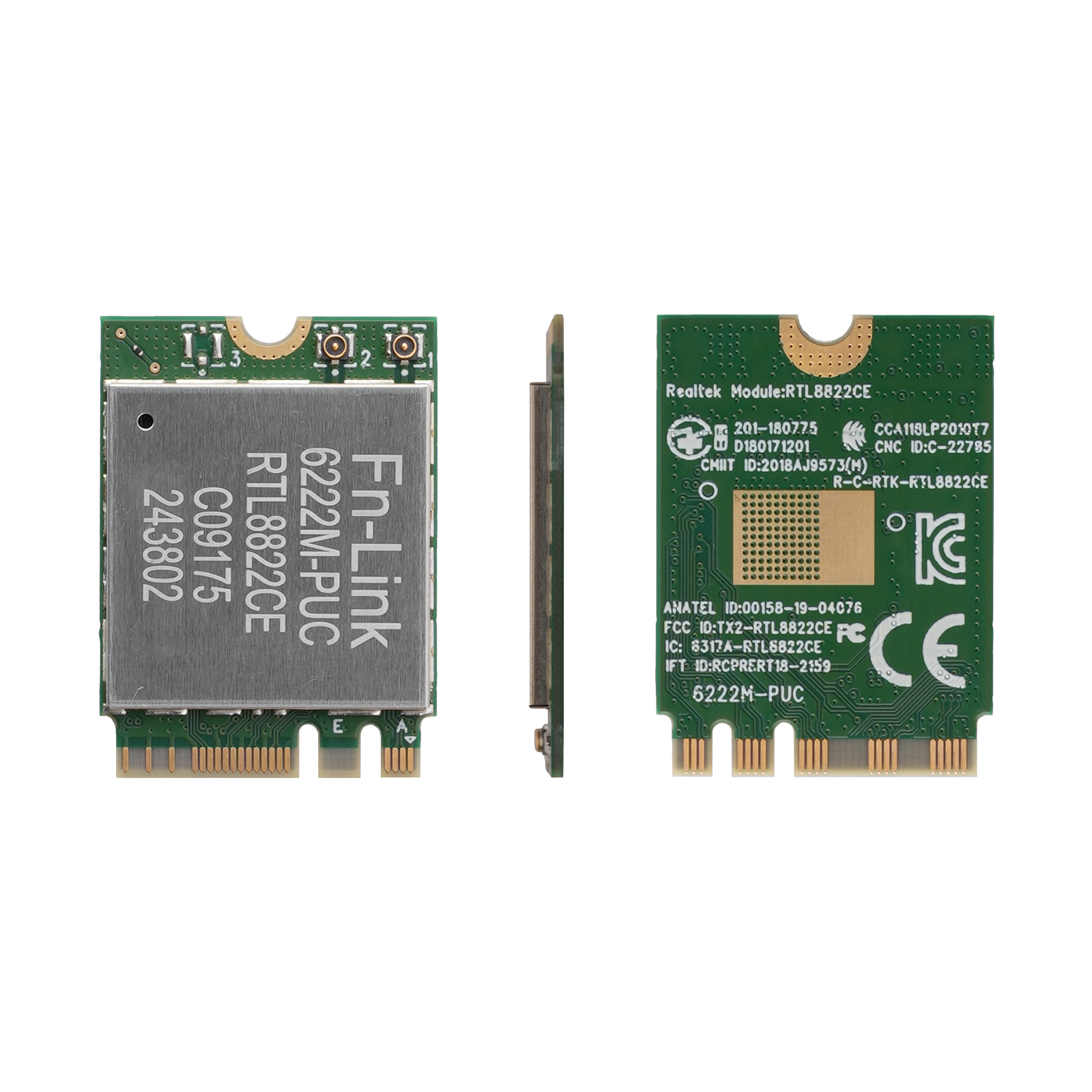

Fn-Link FG6222MPUC-02 技术文档
1. 主要特性
| 特性 | 说明 |
|---|
| 无线标准 | Wi-Fi 5 (802.11a/b/g/n/ac) + Bluetooth 5.0 |
| 接口类型 | M.2 Key E（PCIe x1 + USB 2.0） |
| 频段支持 | 2.4GHz（20/40MHz） + 5GHz（20/40/80MHz） |
| MIMO技术 | 2T2R（双发双收），支持MU-MIMO |
| 传输速率 | Wi-Fi：最高866.7Mbps（5GHz 80MHz），蓝牙：3Mbps（EDR） |
| 工作温度 | 0°C 至 70°C |
| 物理尺寸 | 22mm × 30mm × 2.2mm，（符合M.2 2230规格） |
| 兼容系统 | Android/Linux/Win CE/iOS/XP/WIN7/WIN10 |
2. 规格参数
射频性能（典型值）
| 频段 | 调制方式 | 输出功率（dBm） | 接收灵敏度（dBm） |
|---|
| 2.4GHz | 802.11b | 20 | -92（1Mbps） |
| 802.11g/n | 17 | -70（MCS7） |
| 5GHz | 802.11a/n/ac | 15 | -56（MCS9） |
蓝牙规格
| 参数 | 规格 |
|---|
| 版本 | Bluetooth 5.0 |
| 调制方式 | GFSK/π/4-DQPSK/8DPSK |
| 输出功率 | Class 1/2/3（最高5dBm） |
| 接收灵敏度 | -70dBm（1Mbps） |
3. 系列型号参数比对
| 型号 | 接口类型 | 尺寸（mm） | 天线配置 | 典型应用场景 |
|---|
| FG6222MPUC-02 | M.2 Key E | 22×30×2.2 | 双天线（IPEX） | 笔记本/平板/工控机 |
4. 使用说明
硬件安装
- 接口兼容性：
- 仅支持 M.2 Key E插槽（常见于轻薄笔记本/工控设备）。
- 确认主板同时支持PCIe x1（Wi-Fi）和USB 2.0（蓝牙）信号。
- 天线安装：
- 使用双频天线（2.4GHz/5GHz），通过IPEX接口牢固连接。
- 避免天线与金属部件接触，防止信号衰减。
