4G Module
产品特性

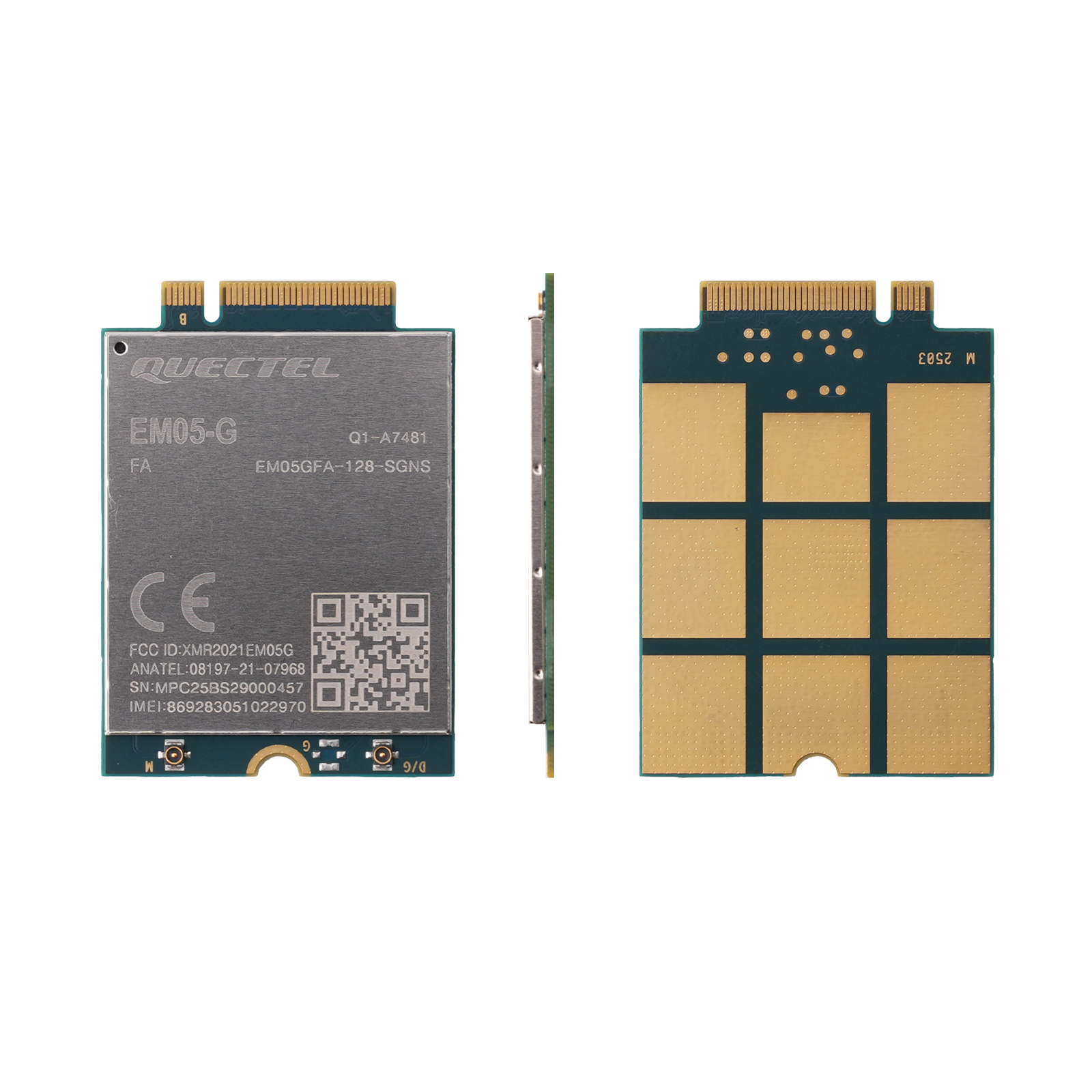

Quectel EM05-G 是一款专为 IoT/M2M 应用设计的 LTE Cat 4 模块，支持多网络制式（LTE-FDD/TDD、WCDMA、CDMA 等），采用 M.2 封装，适用于工业路由器、车载设备、数字标牌等场景。其核心特性包括：
- 全球频段覆盖：支持 LTE-FDD/TDD、WCDMA 等多频段，适配全球主流运营商。
- 高速传输：下行速率最高 150 Mbps，上行速率最高 50 Mbps。
- 多系统兼容：支持 Windows/Linux/Android 系统驱动，集成 DFOTA 和 GNSS（可选）。
- 工业级可靠性：工作温度范围 -30°C 至 +70°C，扩展温度 -40°C 至 +85°C。
型号对比
| 型号 | 区域/运营商 | 支持网络制式 | 尺寸 (mm) | 温度范围 |
|---|---|---|---|---|
| EM05-CN | 中国、泰国、印度 | LTE-FDD/TDD、WCDMA、CDMA | 30.0×42.0×2.3 | -30°C~+70°C |
| EM05-E | 欧洲、澳大利亚、新西兰 | LTE-FDD/TDD、WCDMA | 30.0×42.0×2.3 | -30°C~+70°C |
| EM05-G | 全球 | LTE-FDD (B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B18/B19/B20/B25/B26/B28/B66/B71) | 30.0×42.0×2.3 | -40°C~+85°C (扩展) |
规格参数
| 参数 | 规格 |
|---|---|
| 供电电压 | 3.135 V ~ 4.4 V（典型值 3.3 V） |
| 工作电流（LTE-FDD） | 最高 1005 mA（B71 频段） |
| 工作温度 | -30°C ~ +70°C（标准）；-40°C ~ +85°C（扩展） |
| 存储温度 | -40°C ~ +90°C |
| 天线接口阻抗 | 50 Ω |
| USB 接口 | USB 2.0 高速（480 Mbps） |
射频性能
| 网络制式 | 下行速率 | 上行速率 | 支持频段示例 |
|---|---|---|---|
| LTE Cat 4 | 150 Mbps | 50 Mbps | B1/B2/B3/B4/B5/B7/B8/B12/B13/B14等 |
| DC-HSDPA | 42 Mbps | 5.76 Mbps | WCDMA B1/B2/B4/B5/B6/B8/B19 |
接口说明（M.2 Key B）
引脚定义表
| 引脚类型 | 引脚名称 | 功能描述 |
|---|---|---|
| 电源 | VCC | 主电源输入（3.3 V） |
| 地 | GND | 接地 |
| USB 接口 | USB_DP/USB_DM | USB 2.0 差分数据线（90 Ω阻抗匹配） |
| SIM 接口 | USIM1_DATA/CLK | 1.8 V/3.0 V SIM 卡数据与时钟信号 |
| 控制信号 | RESET# | 模块复位（低电平有效） |
| 射频接口 | ANT_MAIN | 主天线接口（LTE/WCDMA） |
| GNSS 接口 | ANT_DRX/ANT_GNSS | 分集接收/GNSS 天线接口（可选） |
使用说明
硬件设计要点
-
供电设计
- 需使用 3.3 V 稳压电源，瞬态电压需 ≤4.7 V。
- 参考电路需包含滤波电容（如 220 μF 钽电容 + 100 nF 陶瓷电容）。
-
天线连接
- 主天线（ANT_MAIN）和分集天线（ANT_DRX）需使用 50 Ω 射频线缆。
- GNSS 天线需支持 L1 频段（1559~1609 MHz）。
-
SIM 卡接口
- 支持 1.8 V/3.0 V SIM 卡，需靠近模块放置以减少信号干扰。
- 热插拔检测引脚（USIM_DET）需通过电阻分压保护。
-
固件升级
- 通过 USB 接口使用 DFOTA 或 QFlash 工具升级固件。
规格尺寸
机械尺寸图
- 尺寸：42.0 mm（长） × 30.0 mm （宽） × 2.3 mm（高）
- 安装孔：4 个 M2 螺纹孔，建议使用导热硅胶垫辅助散热
